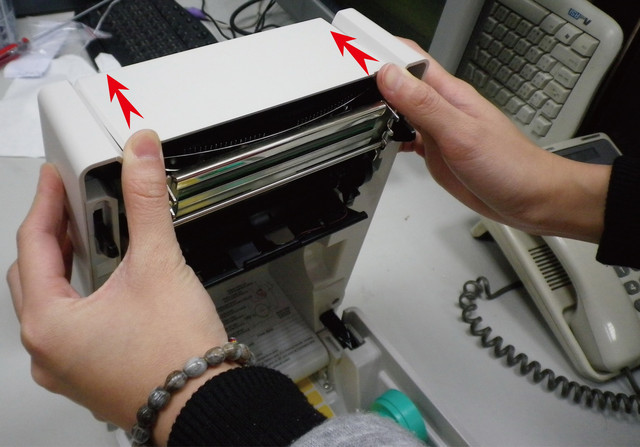

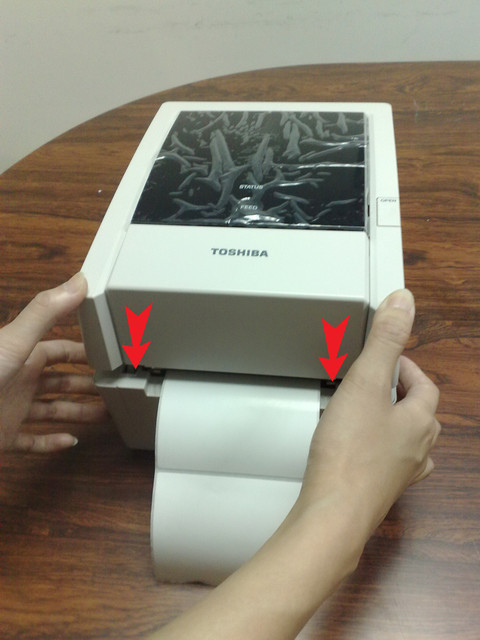

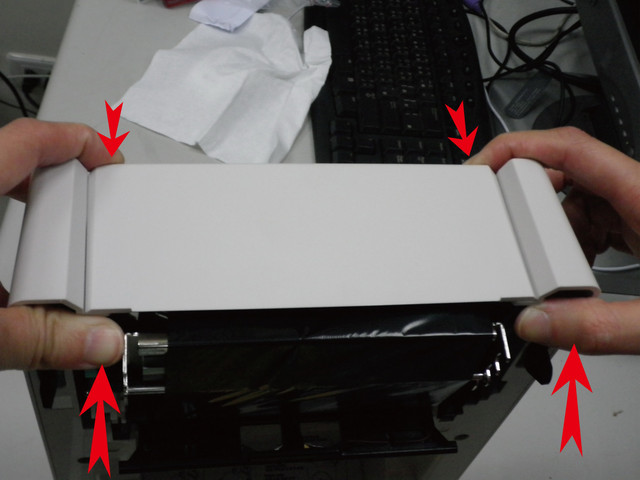

1.兩隻大拇指往上蓋推開機器上蓋

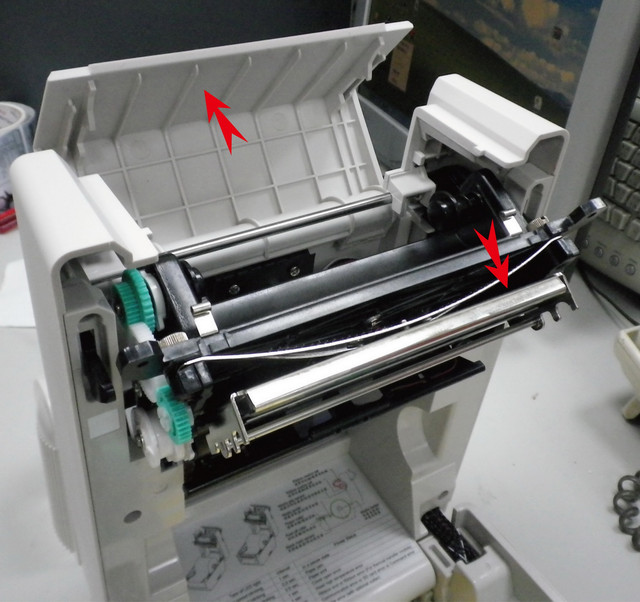

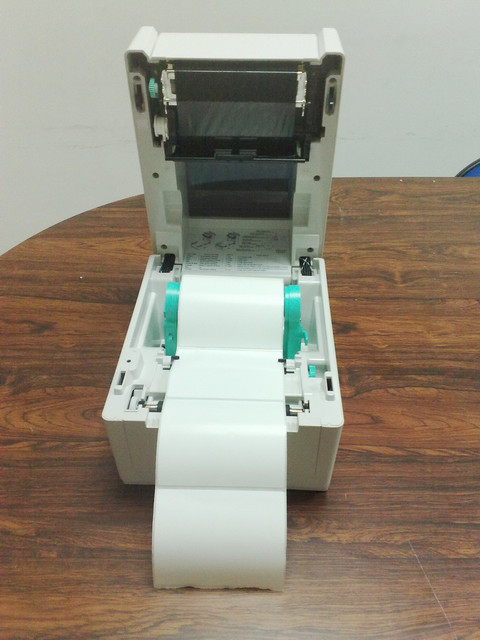

2.打開機器上蓋即可開始安裝碳帶
   此時上蓋會朝上印字頭座會朝下(此是放碳帶之處)

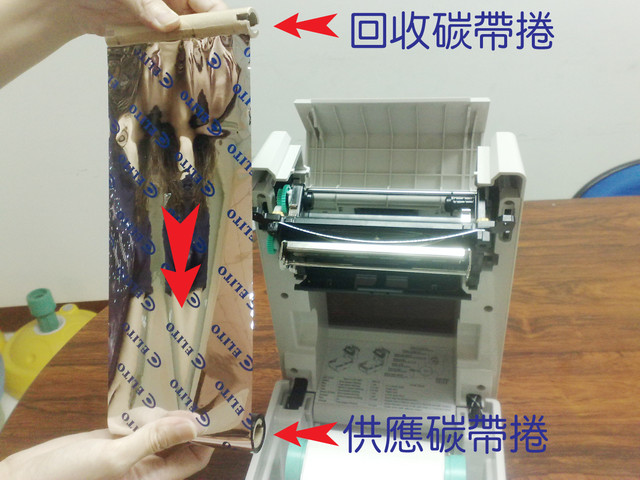

3.碳帶有分正反面，請注意碳帶方向(碳帶裝法依照圖示往下安裝)

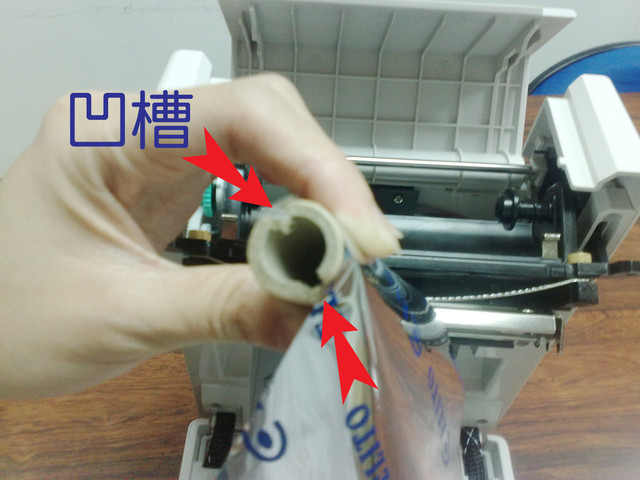

4.請注意碳帶之凹槽

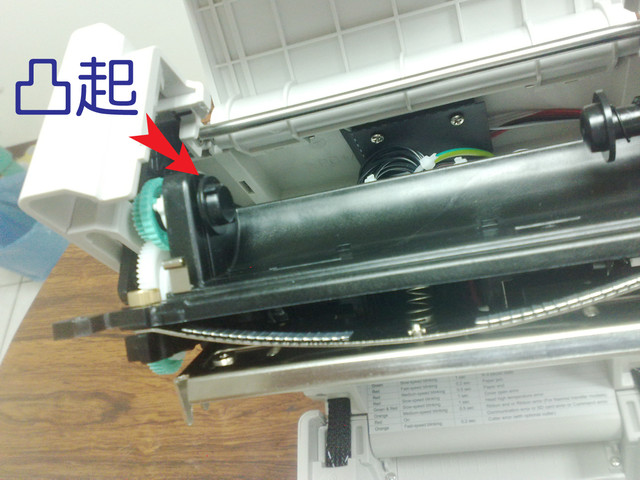

5.如圖示，裝碳帶之處為左邊之凸起

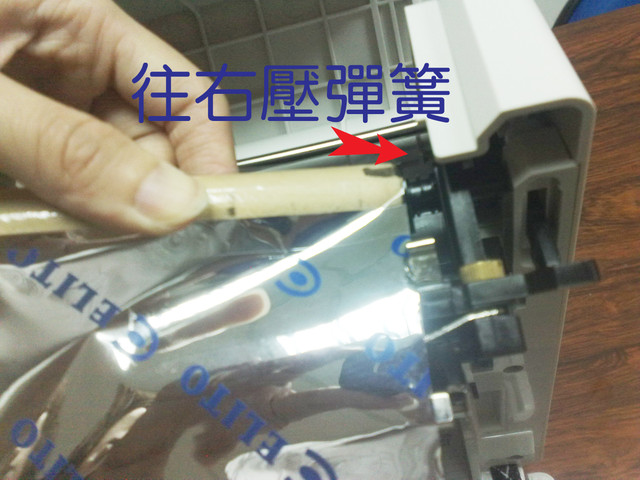

6.碳帶請由右邊先行安裝，「回收碳帶捲」請往右壓彈簧

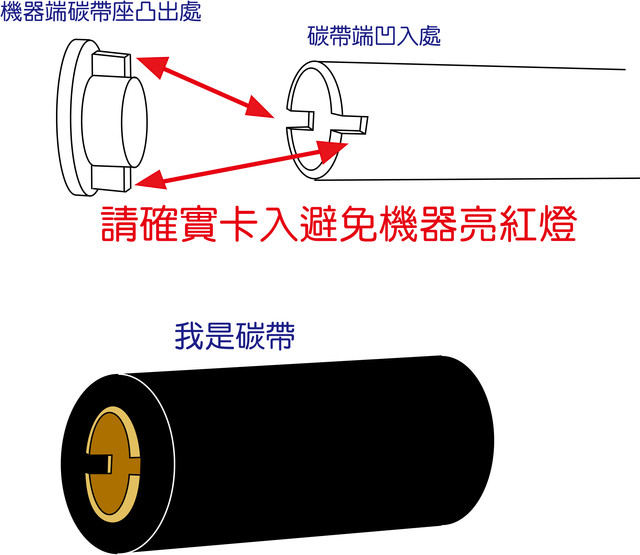

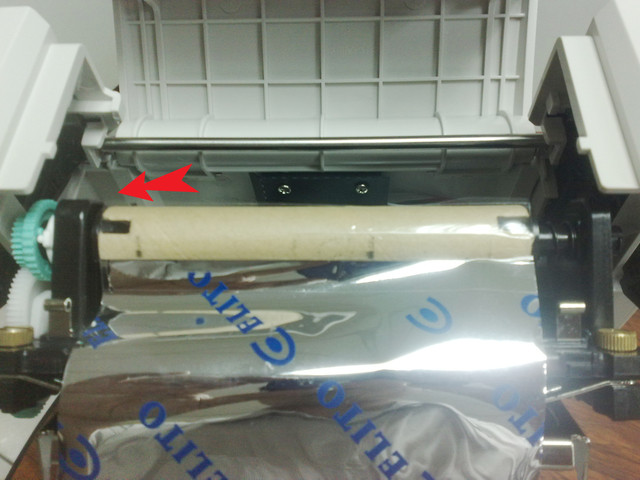

7.「回收碳帶捲」之凹槽請對準機器左邊之碳帶齒輪凸槽



8.「供應碳帶捲」請往右壓彈簧



9.「供應碳帶捲」之凹槽對準機器左邊之碳帶齒輪凸槽

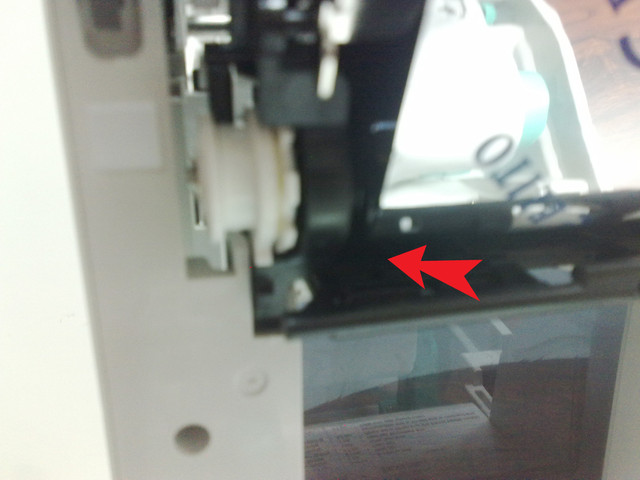

如果這一個步驟沒做好機器一定會亮紅燈

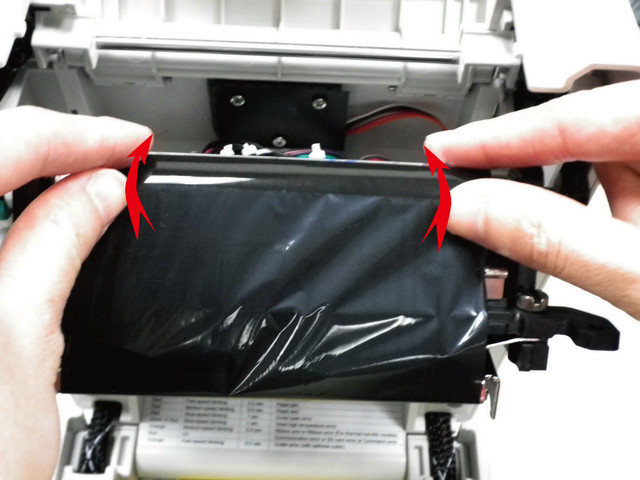

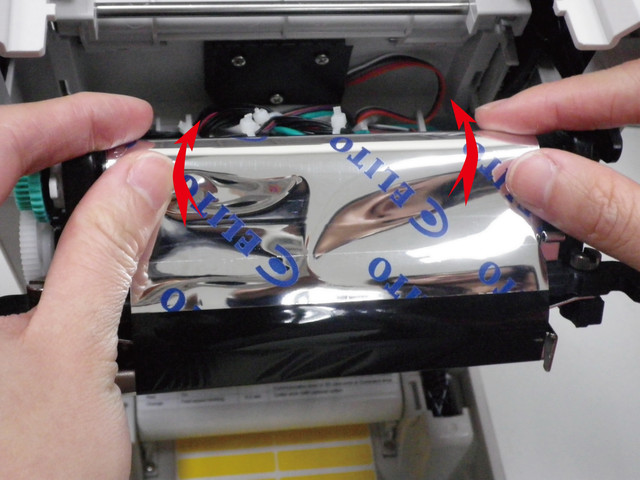

10.請把碳帶保護膜往上捲



11.把碳帶捲出即可

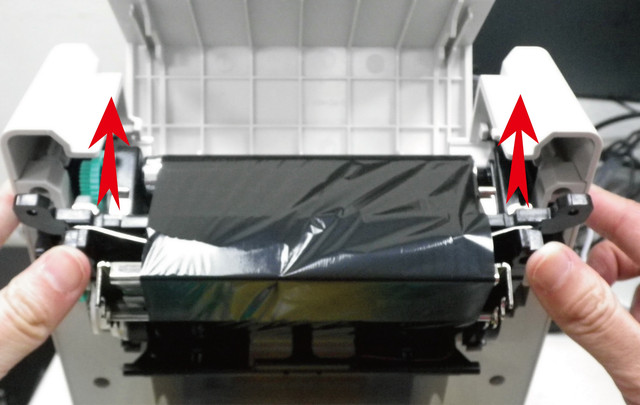

12.兩隻大拇往上推.才可關起機器上蓋

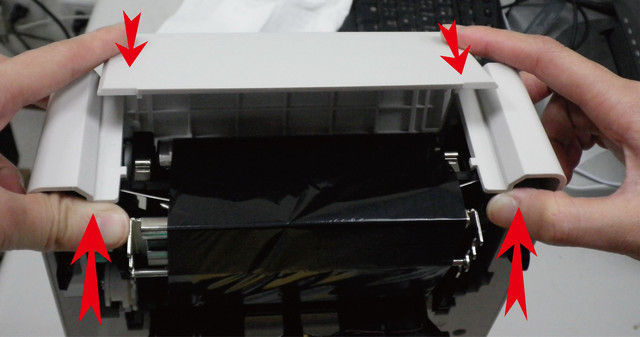

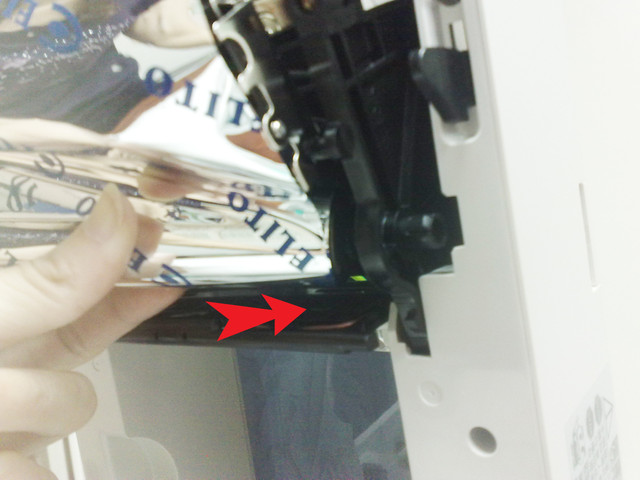

13.使用食指把機器上蓋往下輕蓋，以兩隻拇指將印字頭座往內頂壓



14.食指用力往下關起即可



15.安裝碳帶完畢



16.往下把碳帶與印字頭關閉



17.安裝完畢

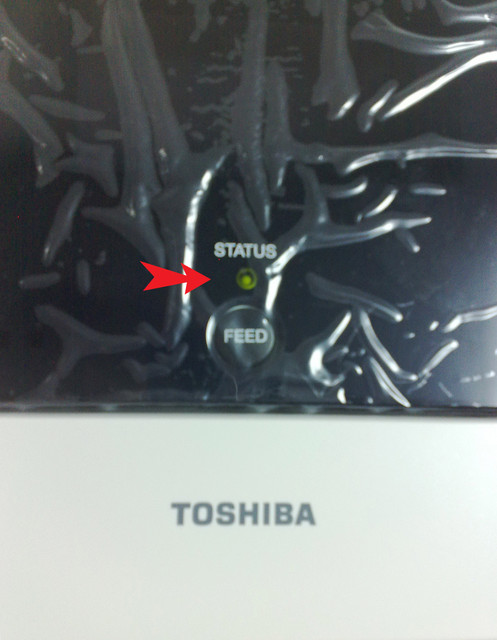

18.開啟電源機器定位後亮綠燈代表可以開始列印

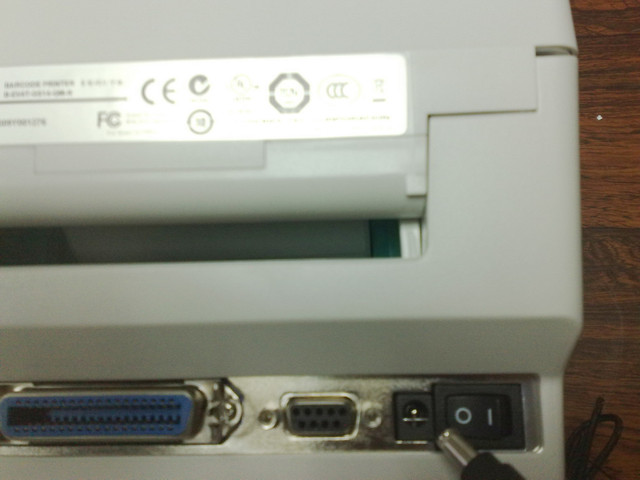

19.此處為電源線接孔

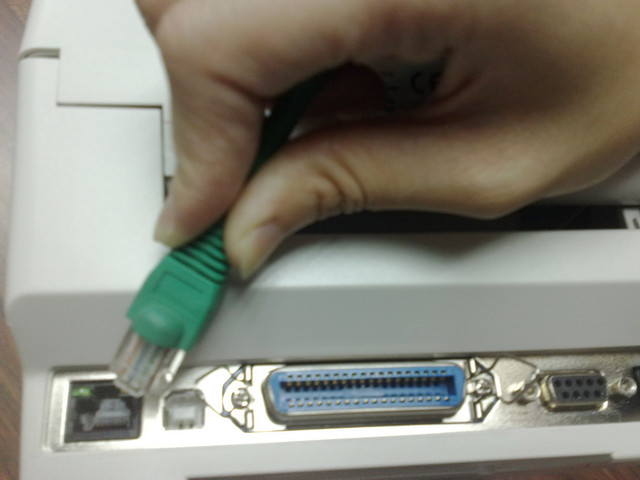

20.此處為網路線接孔

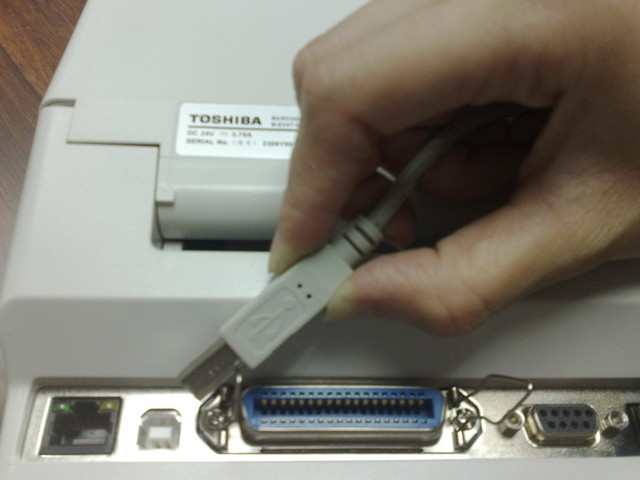

21.此處為「傳輸線」接孔，若使用USB線...

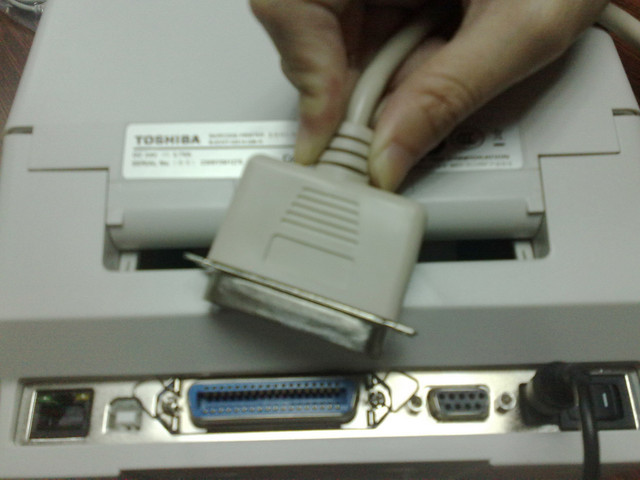

22.此處為「傳輸線」接孔，若使用LPT1線...
