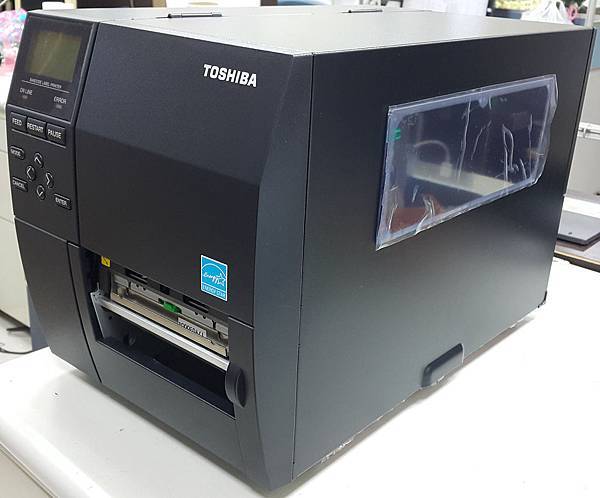

TOSHIBA B-EX4T1 標籤機裁刀安裝教學

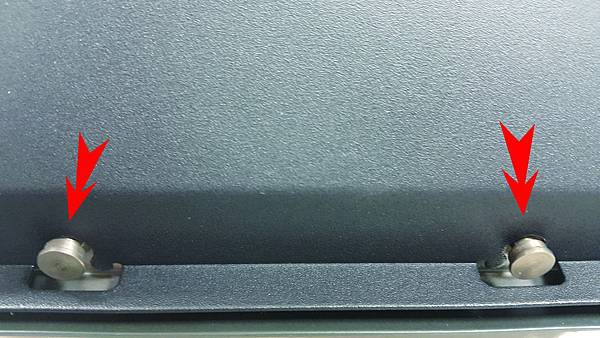

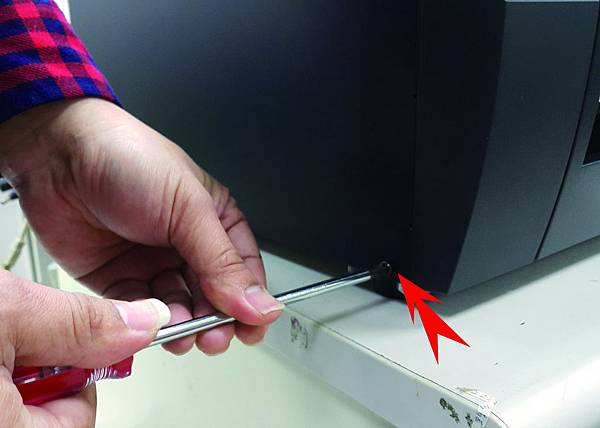

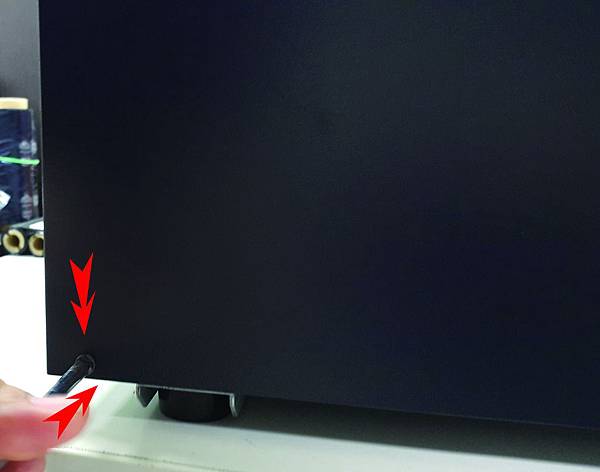

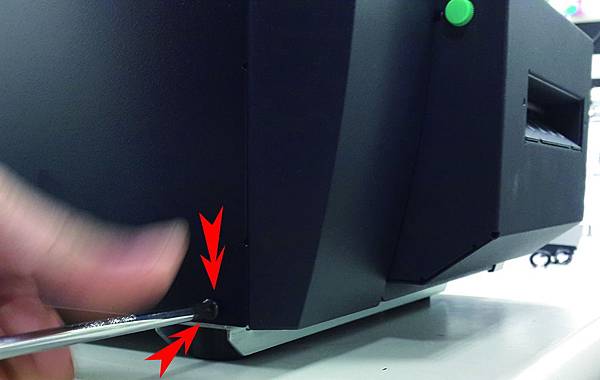

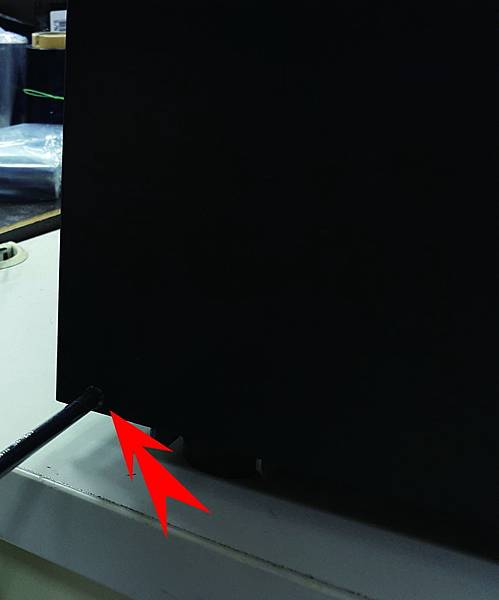

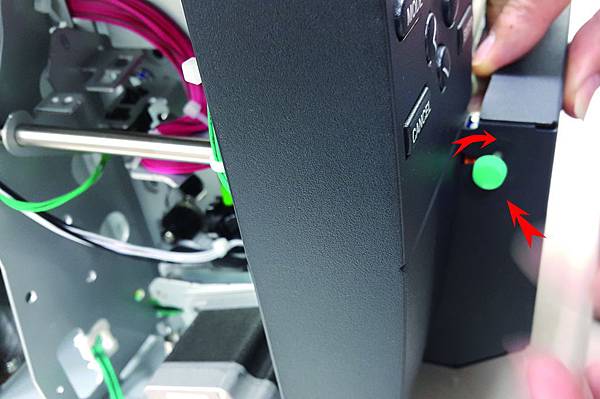

1.先拆開機器側板的2顆螺絲

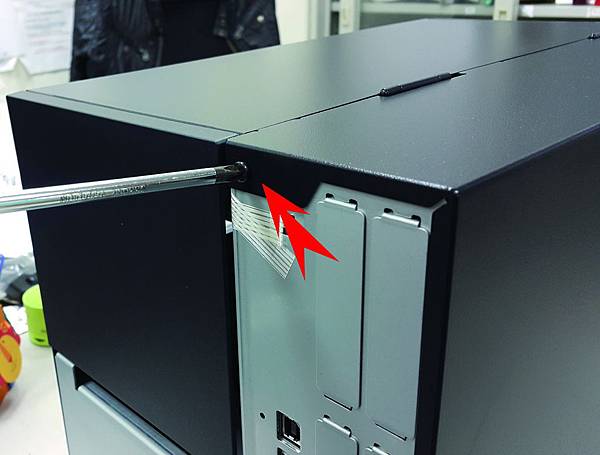

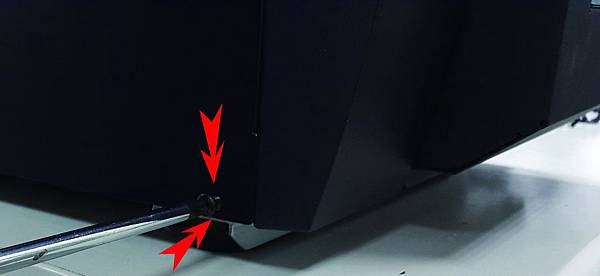

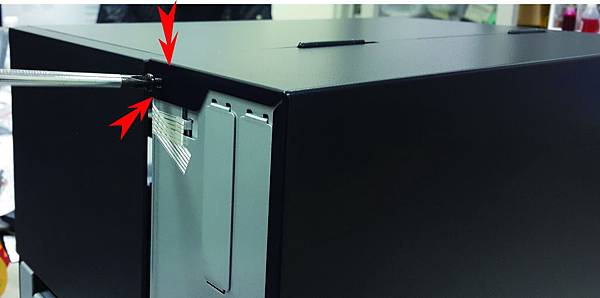

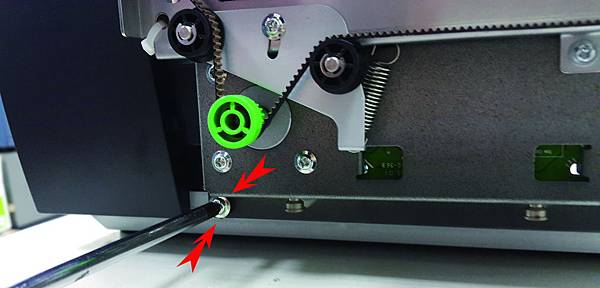

2.再拆機器側板後方的螺絲

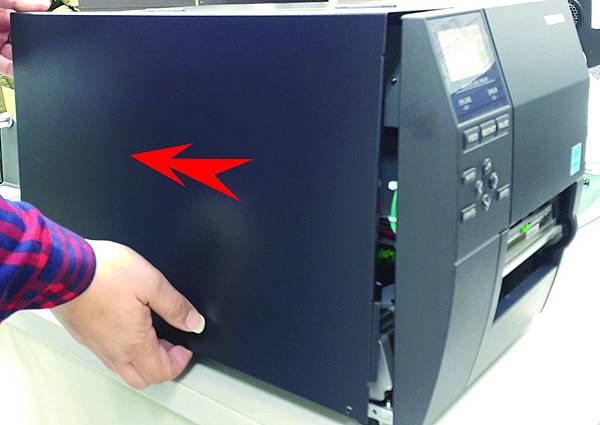

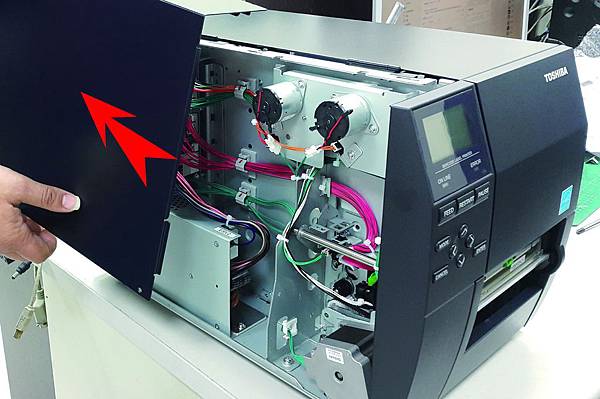

3.拆完螺絲即可把側板拆卸下來



4.把側蓋掀起

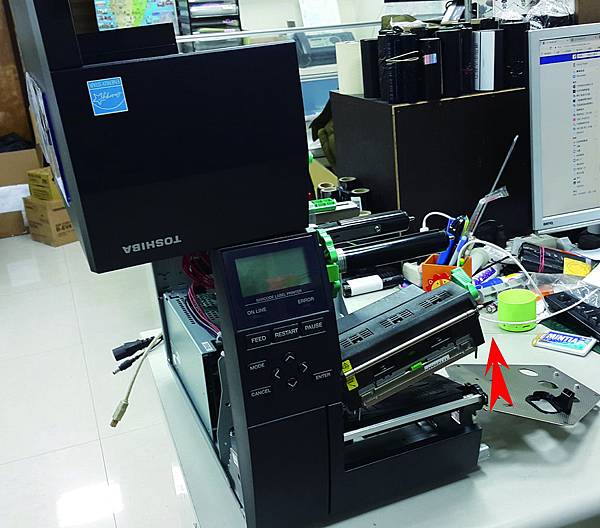

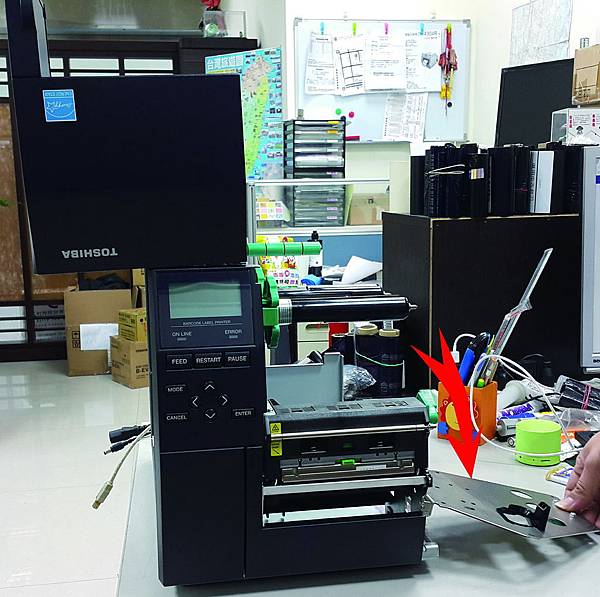

5.把固定版放下

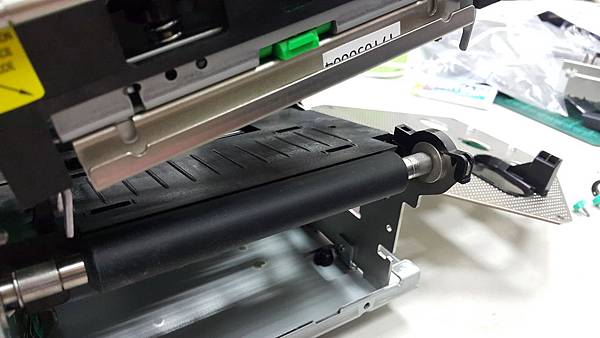

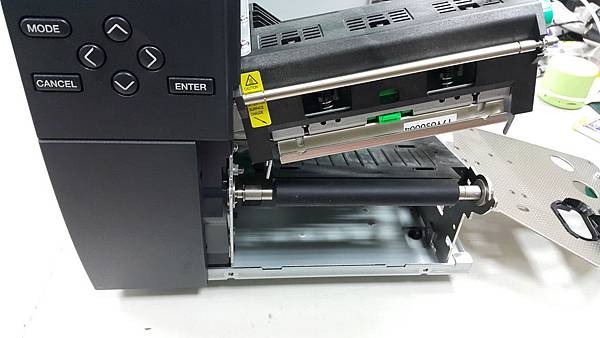

6.把印字頭抬起


7.拆卸印字頭飾板

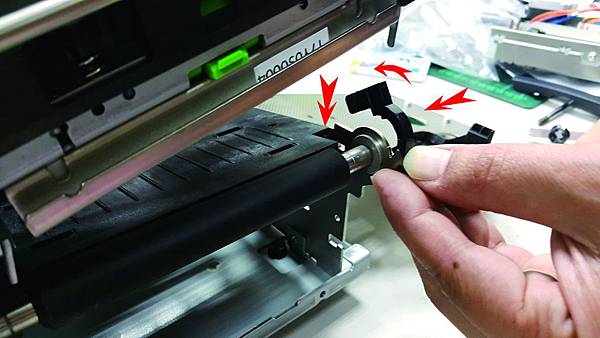

8.接下來拆卸出紙座尺規

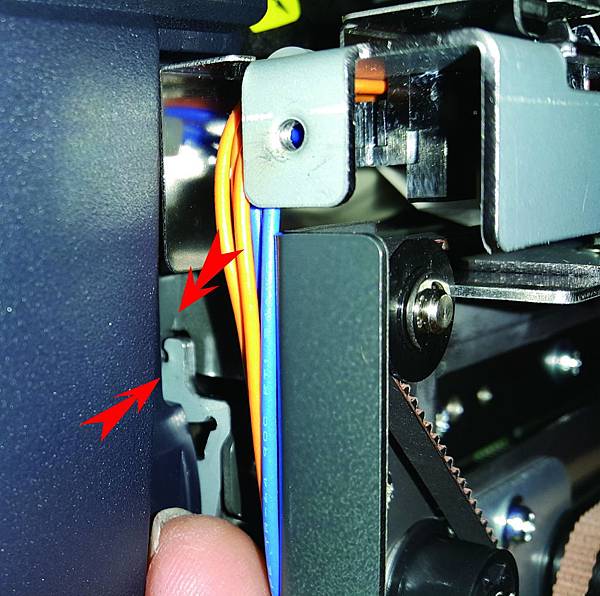

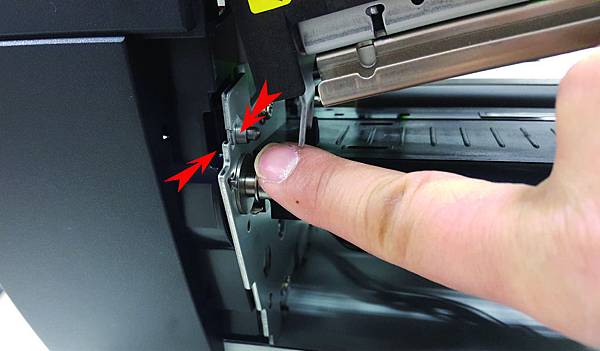

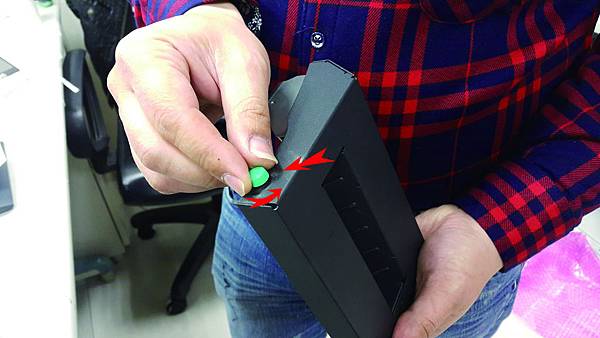

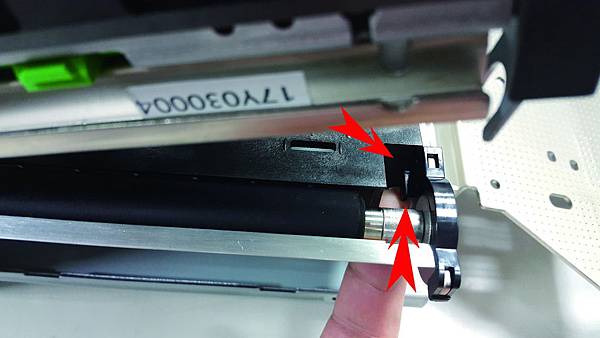

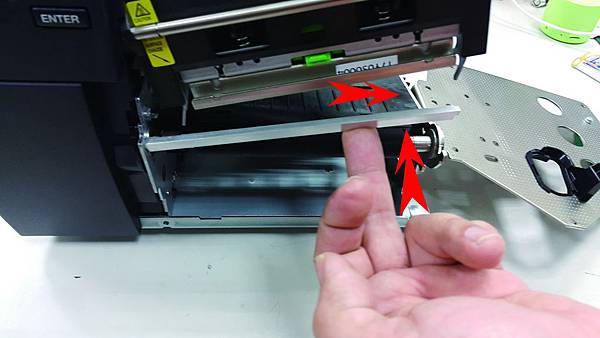

  用手指把卡榫往上推

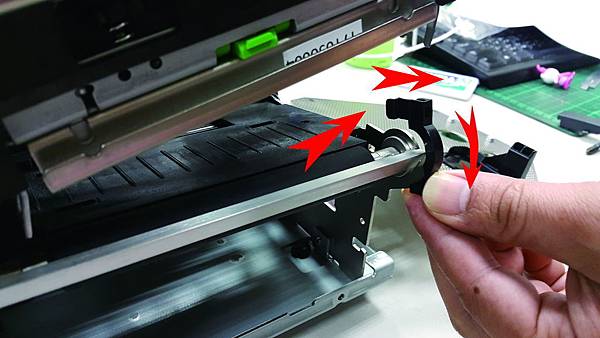

9.即可拆卸卡榫

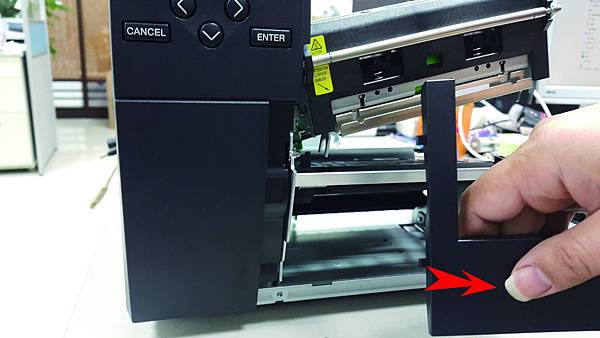

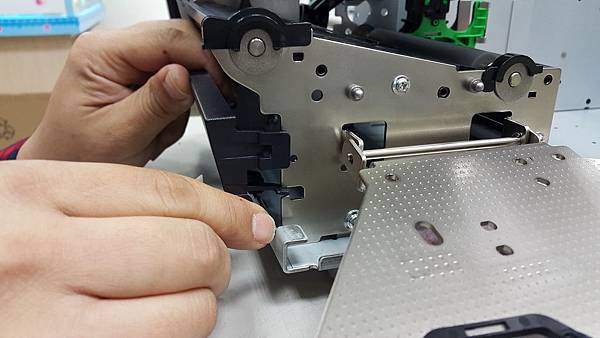

10.再把尺規往上提即可拿出尺規

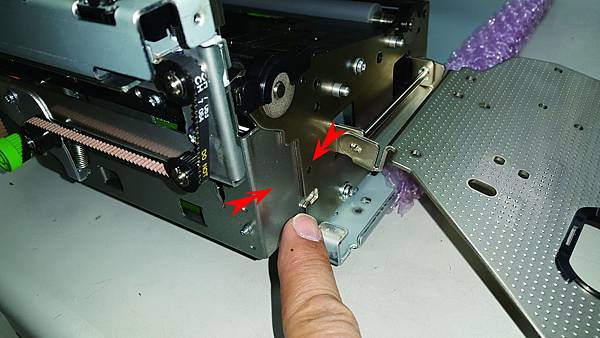

11.再把卡榫依相同方向卡入即可

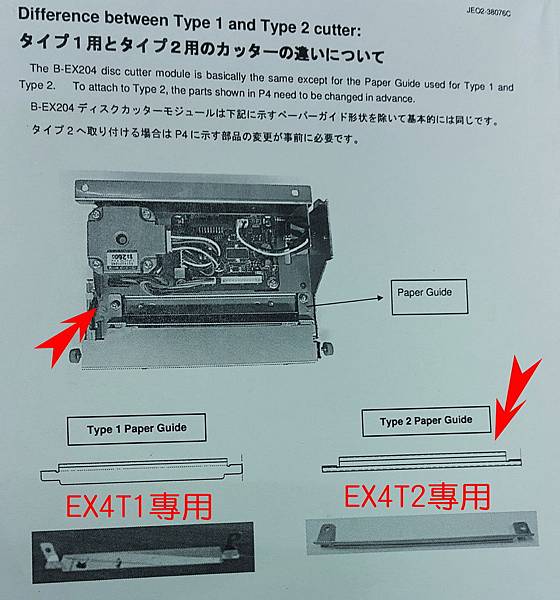

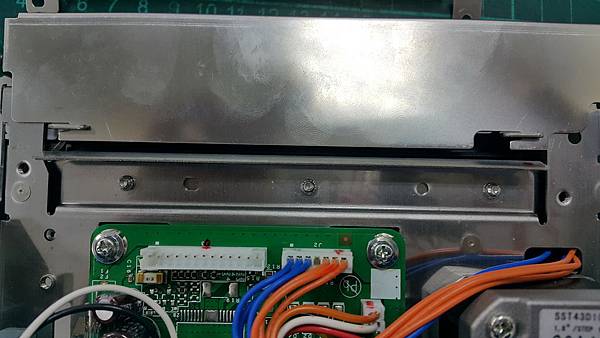

12.接下來更換裁刀導紙片

    有分EX4T1及EX4T2用導紙片


13.請拆卸導紙片螺絲






14.再把EX4T1專用導紙片放入鎖緊

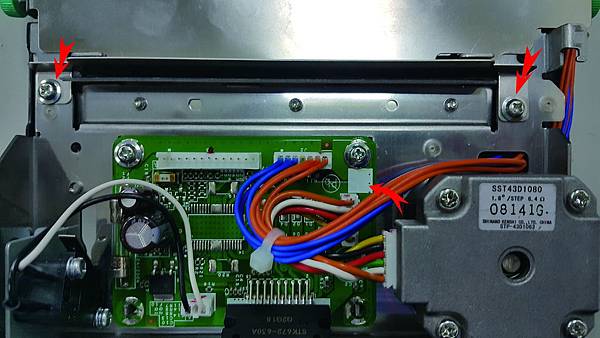

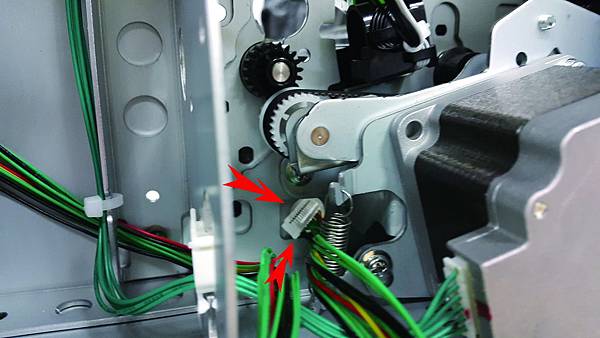

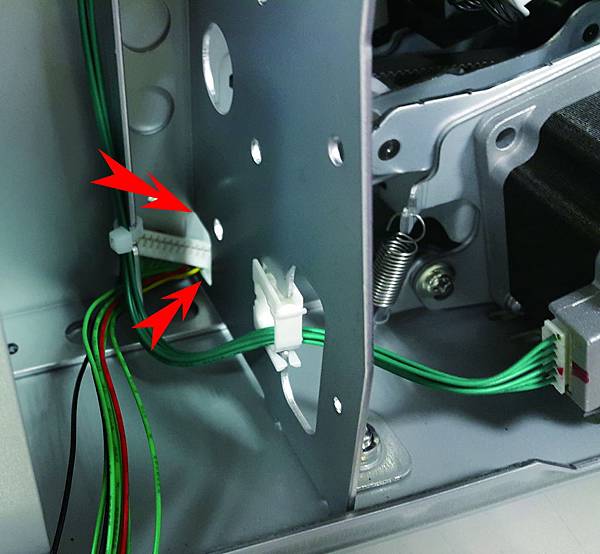

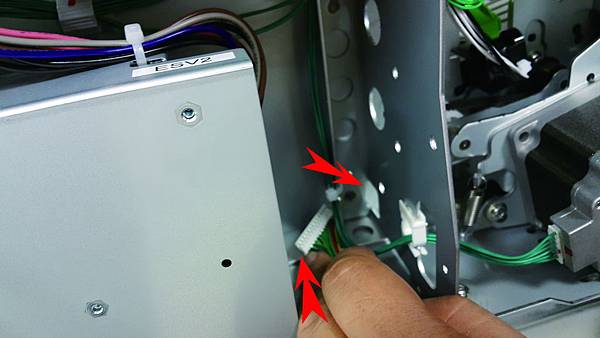

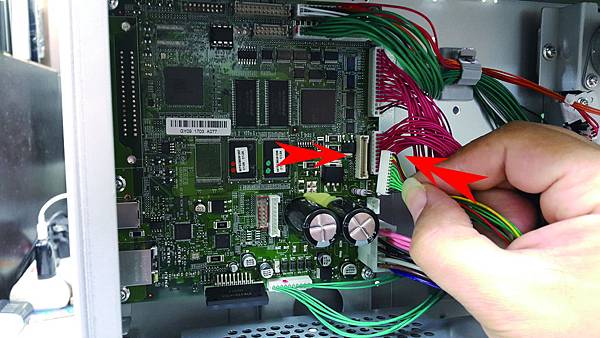

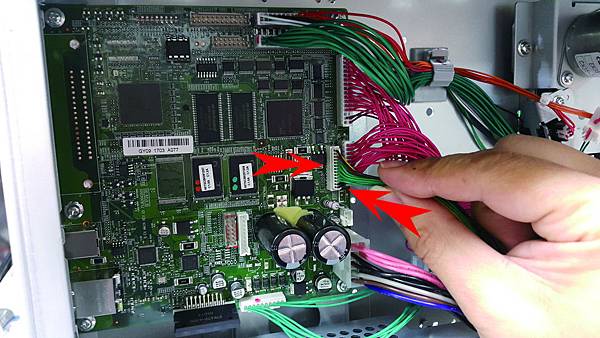

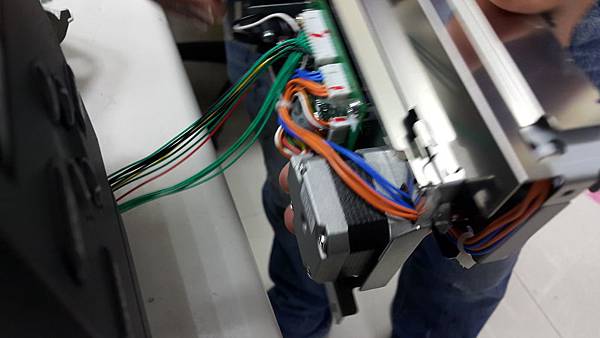

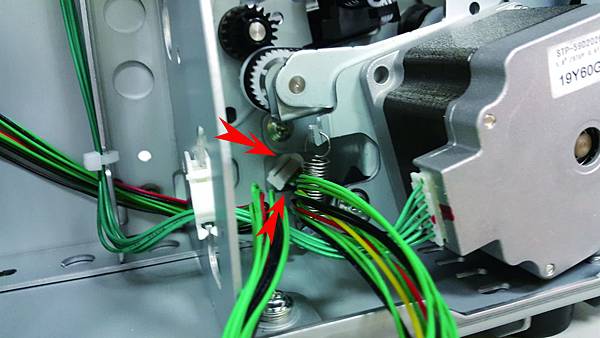

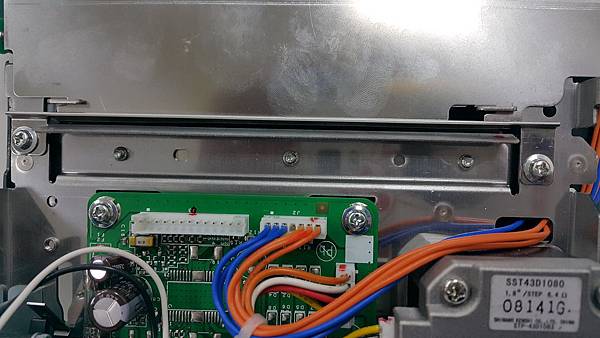

15.接下來把裁刀附的排線接頭接到主機板上

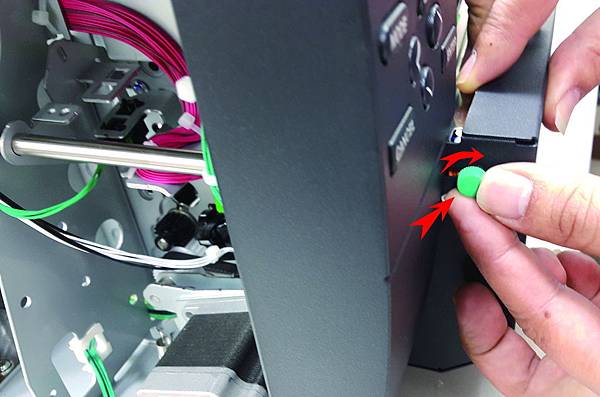

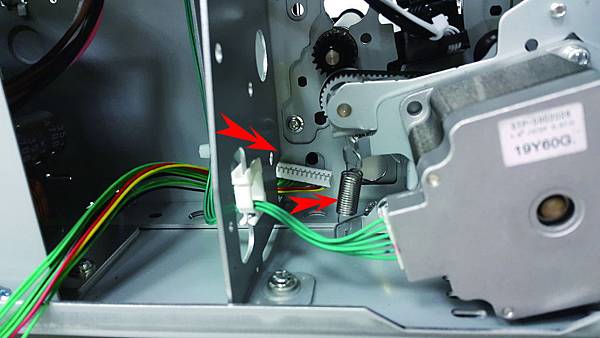

16.再來把排線穿入最下面的方形洞

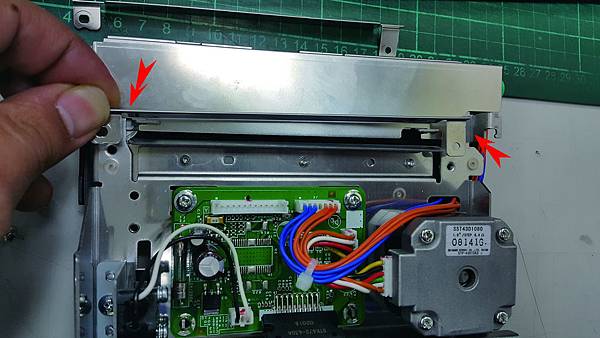

17.總共有兩個平行洞都要穿過

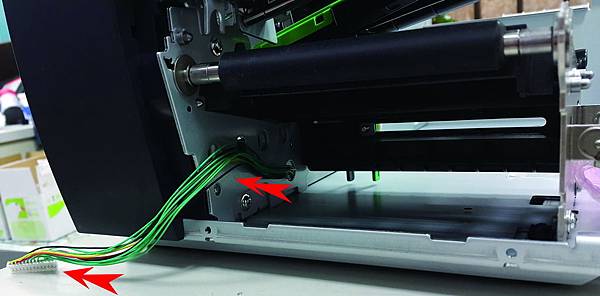

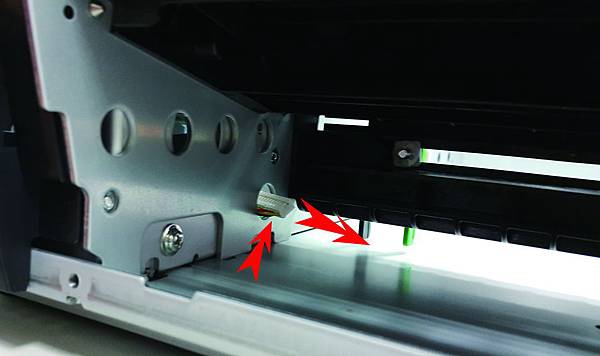

18.接下來把排線穿入最下方圓形洞



19.穿出後再拉至前方

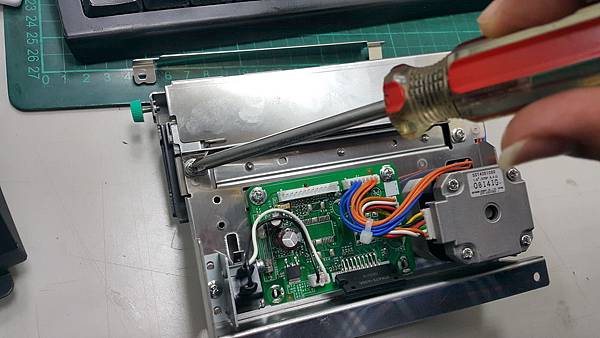

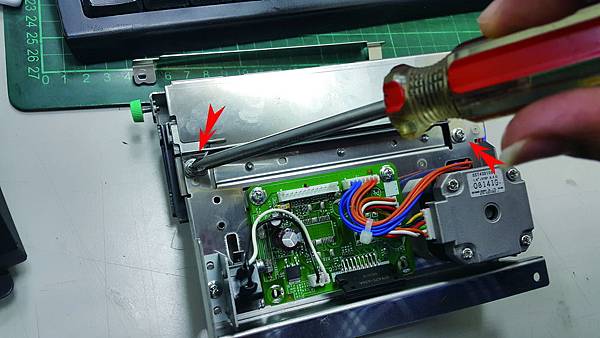

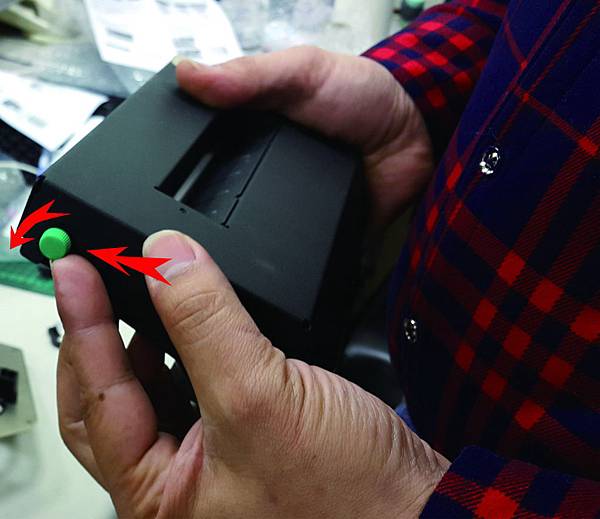

20.接下來把裁刀飾版螺絲旋開

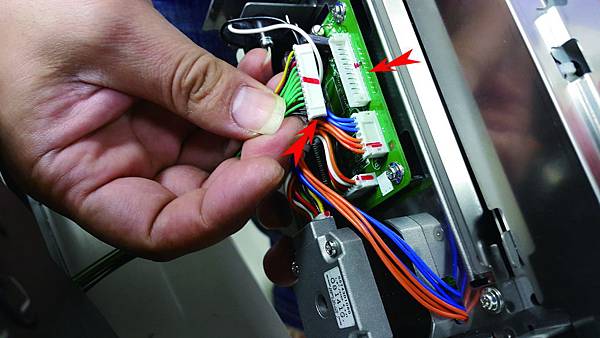

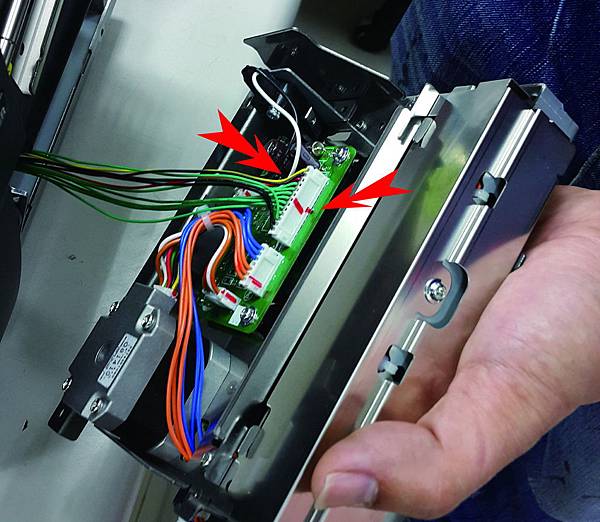

21.再來把排線接到裁刀上

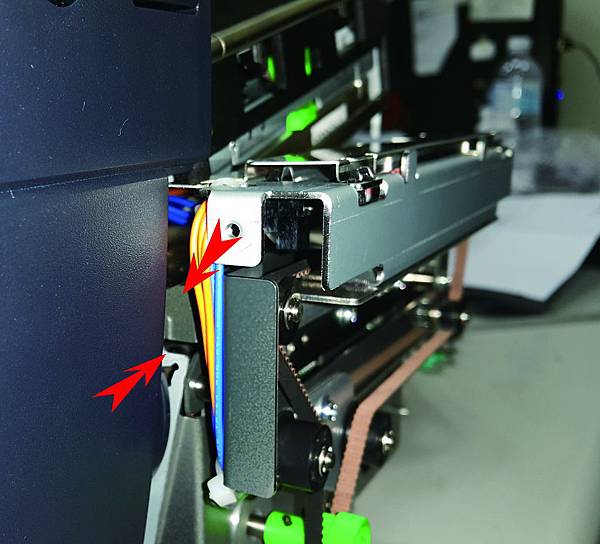

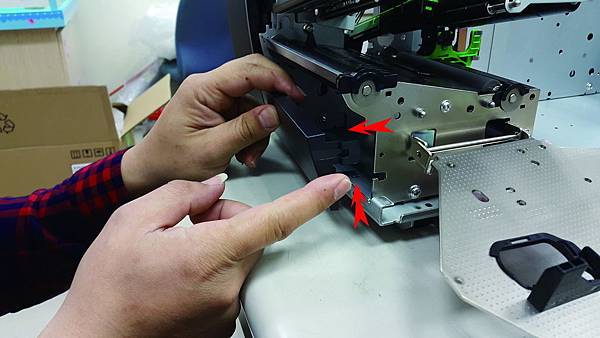

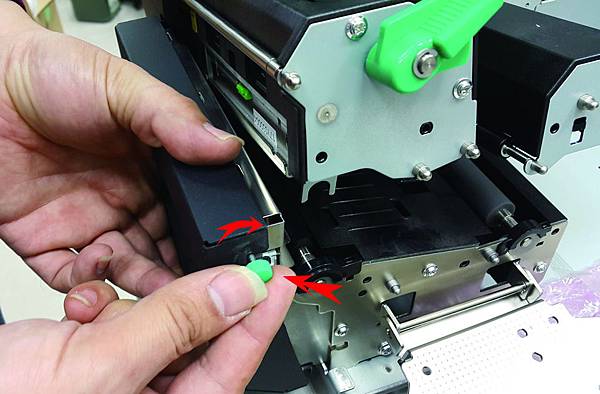

22.把裁刀卡入印字頭座上




23.注意印字頭前座有一凹槽需與裁刀座上凹槽卡入

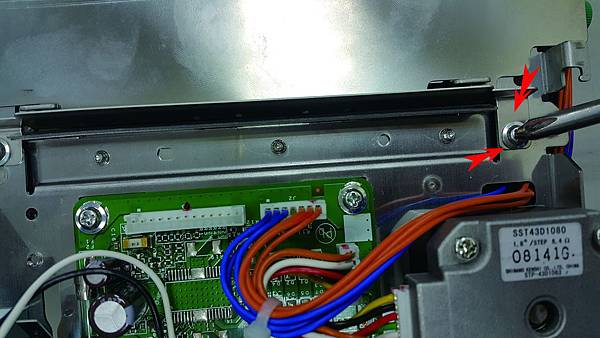

24.裁刀卡入後再鎖螺絲固定

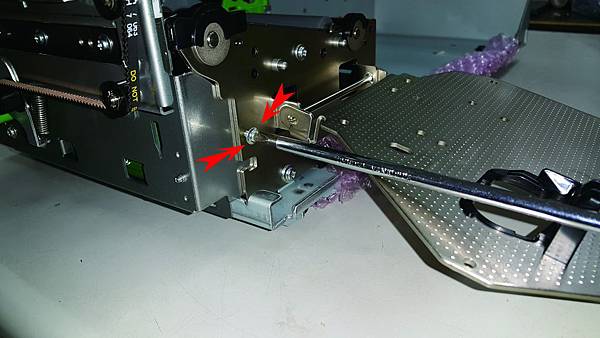

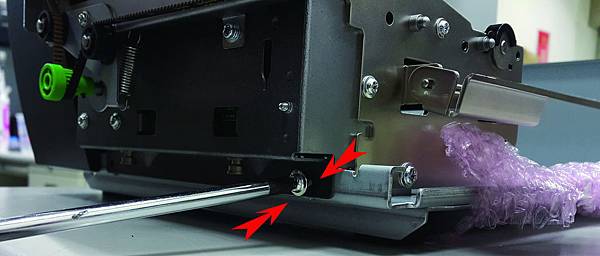

25.下方也有兩顆螺絲需固定





26.再把飾版裝上卡上卡榫


27.鎖緊左右螺絲






28.再把印字頭固定片固定後.鎖上後完成安裝裁刀

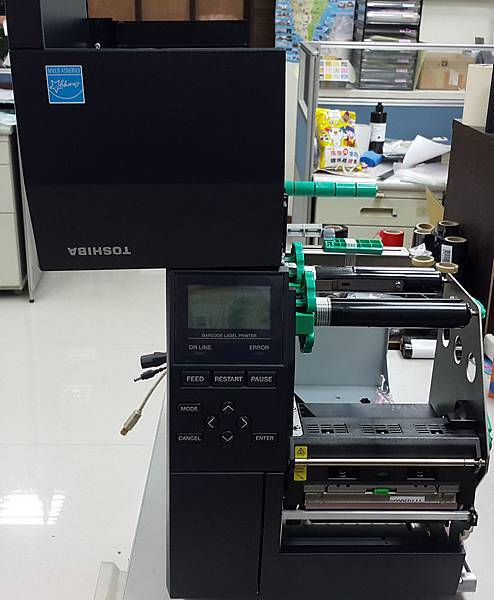

29.再把側面版裝上後鎖上螺絲即可
