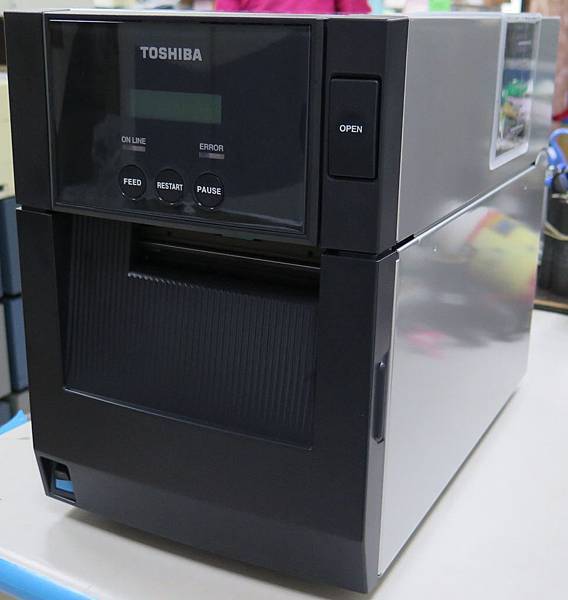

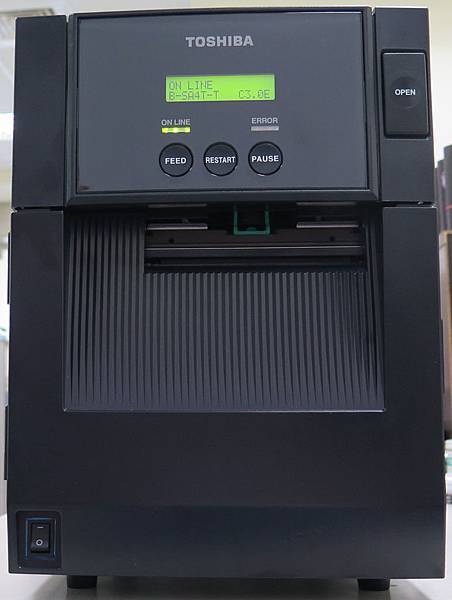

TOSHIBA B-SA4TM 紙張安裝說明及圖解

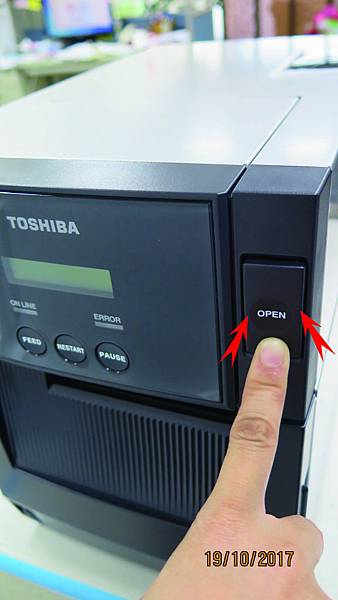

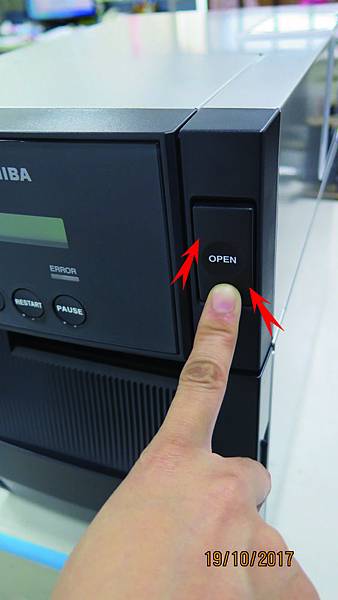

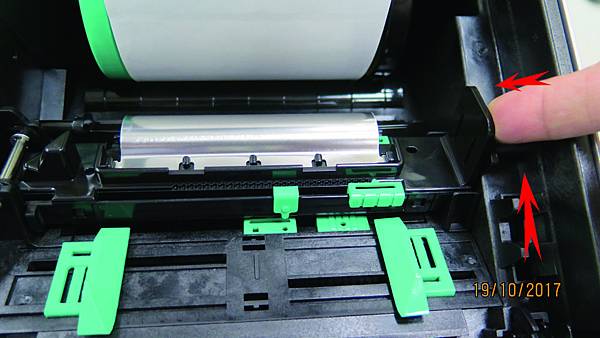

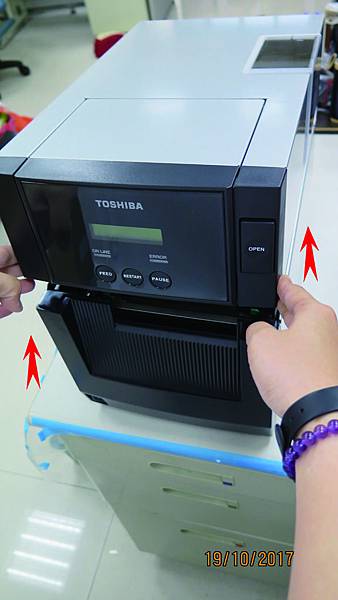

1.按下按鍵方可打開機器上機構

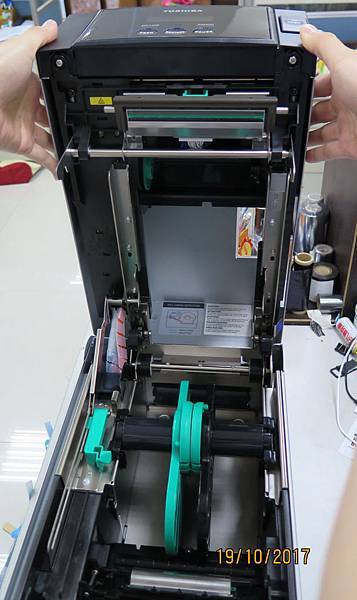

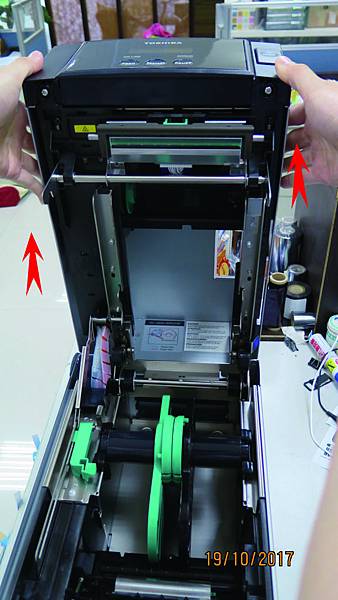

2.兩隻手扶著上機構往上打開

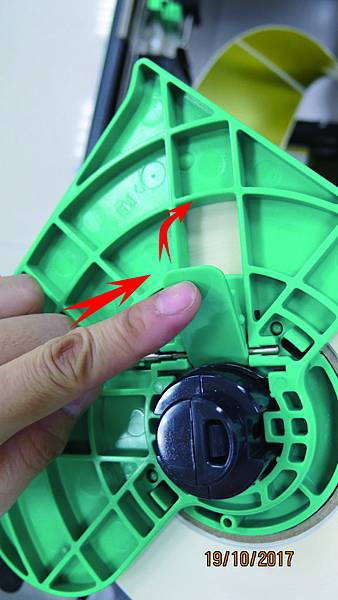

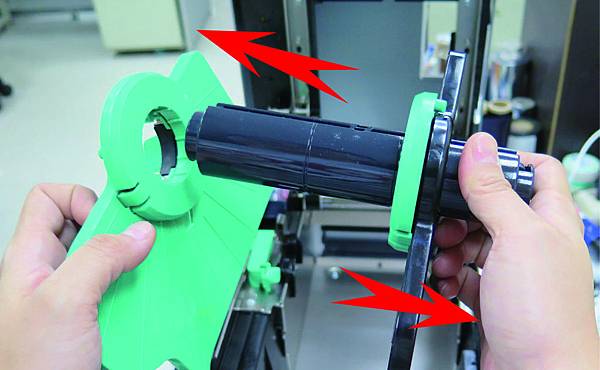

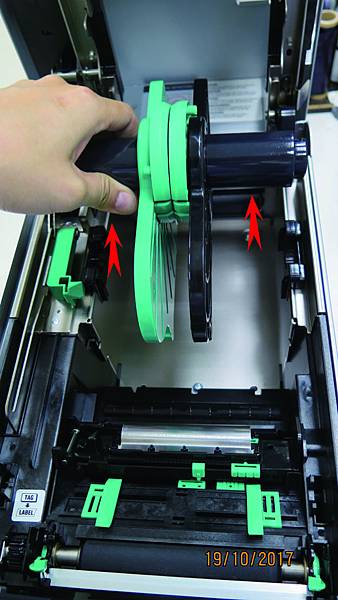

3.看到紙架拿起紙架

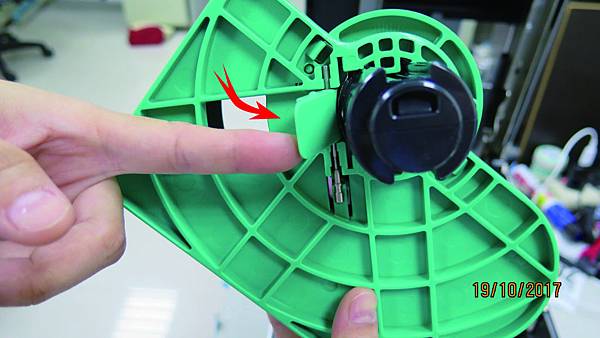

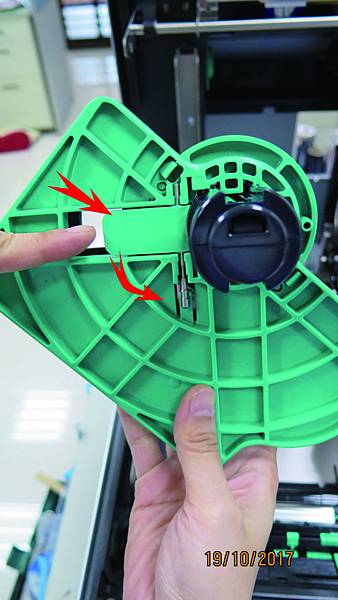

4.打開紙架旁檔片開關.檔片才可取出

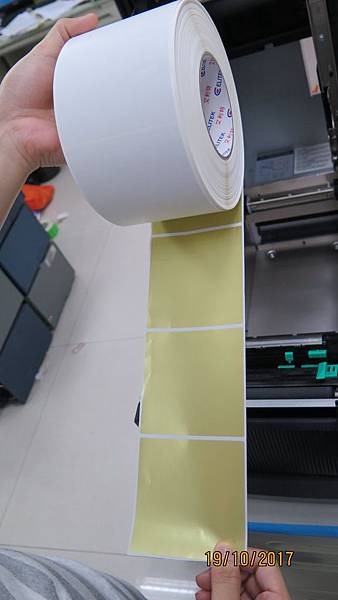

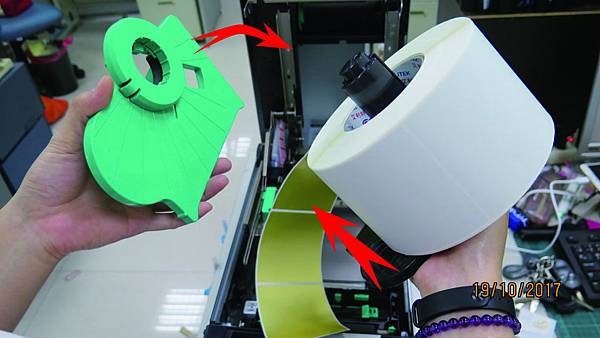

5.取出紙架檔片

6.拿起貼紙.列印面朝上裝入紙架.

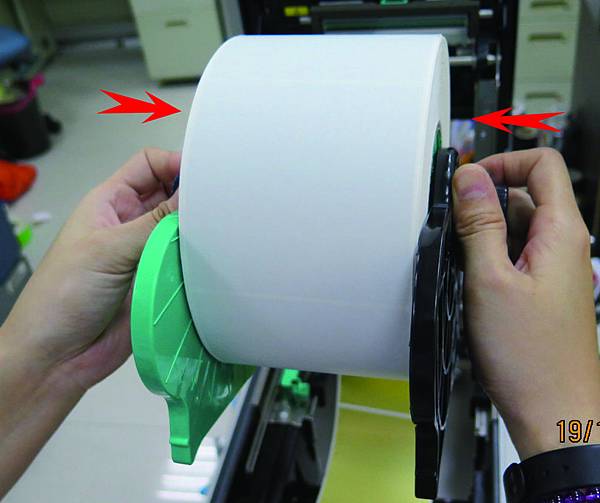

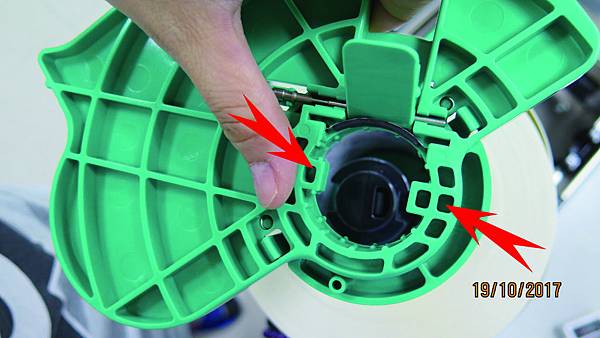

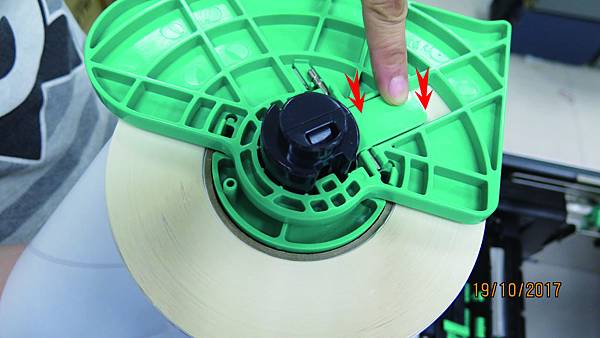

7.紙捲放入紙架後.再把檔片裝入紙架

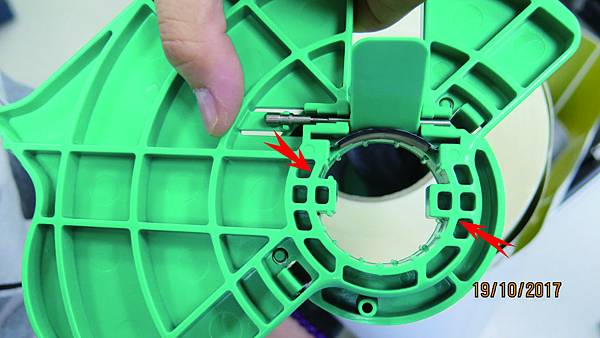

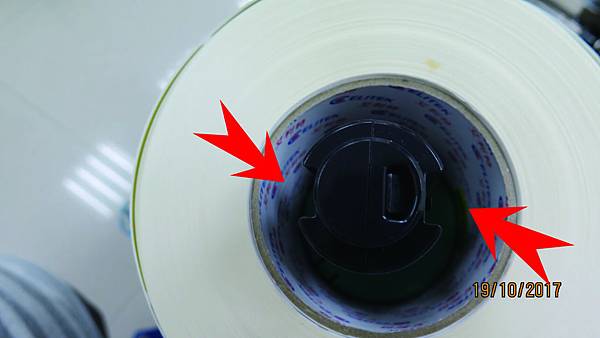

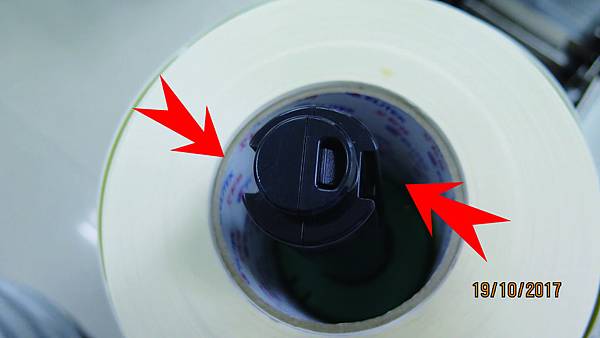

8.注意檔片會有方向性.紙架上方有凹進去的軌道

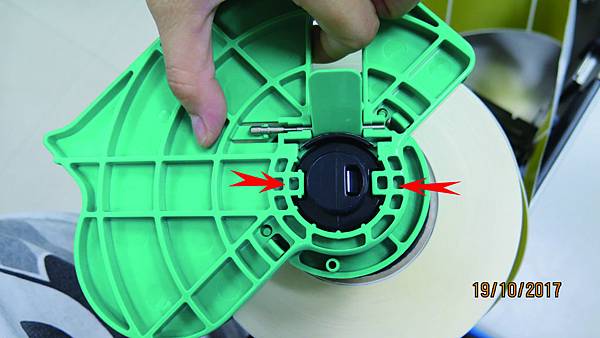

9.檔片上方也有凸出的卡榫

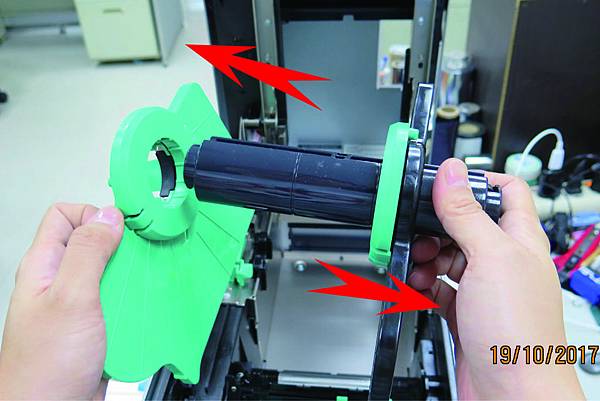

10.將檔片卡榫對準紙架軌道即可裝入

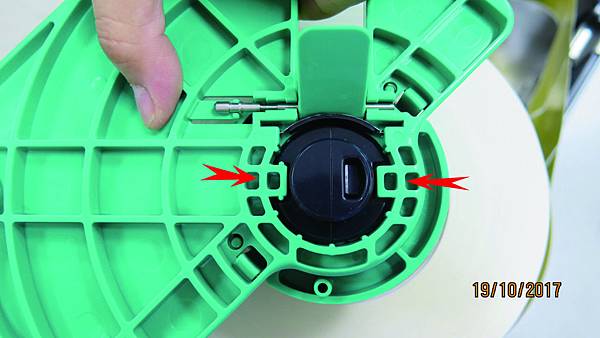

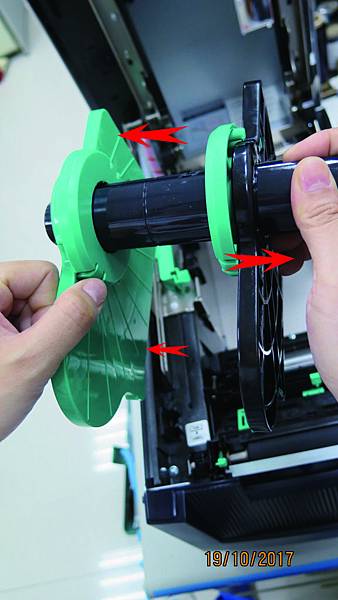

11.再把檔片左右兩邊推至正中央

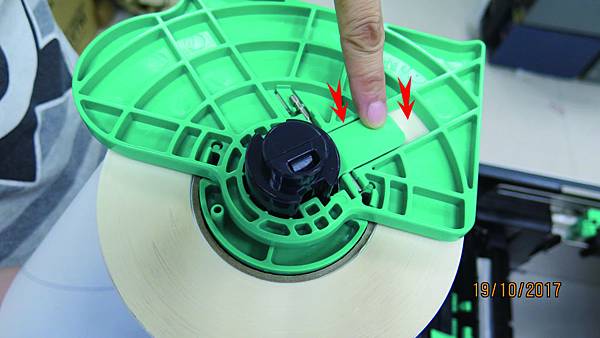

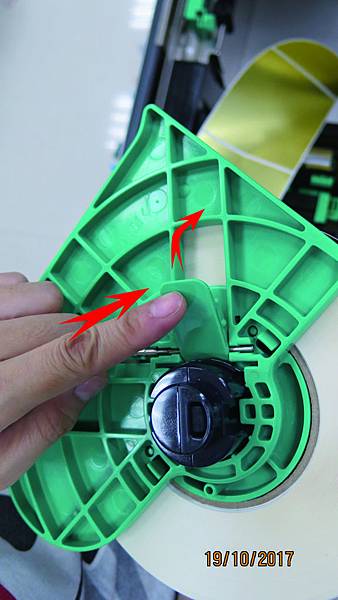

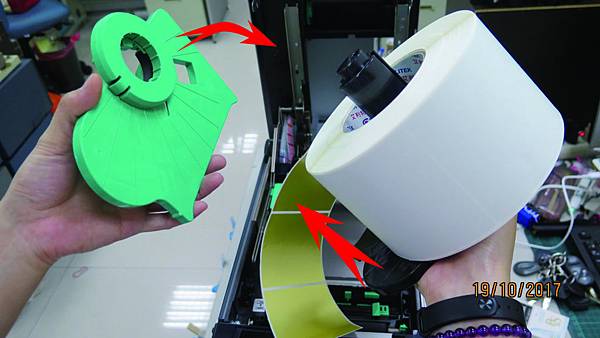

12.推置正中央後.把檔片開關關閉即可鎖上

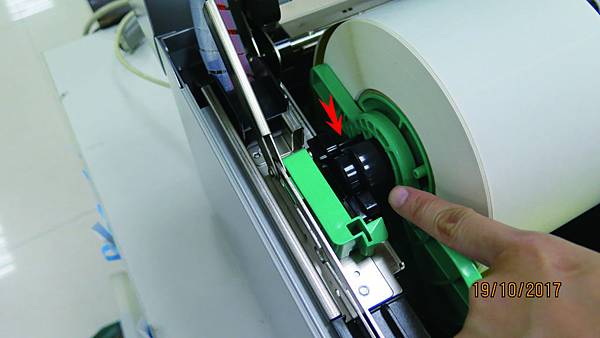

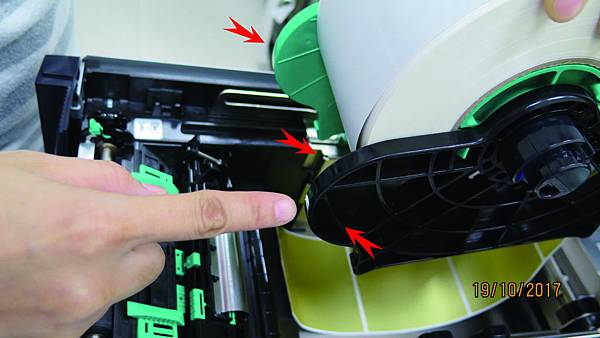

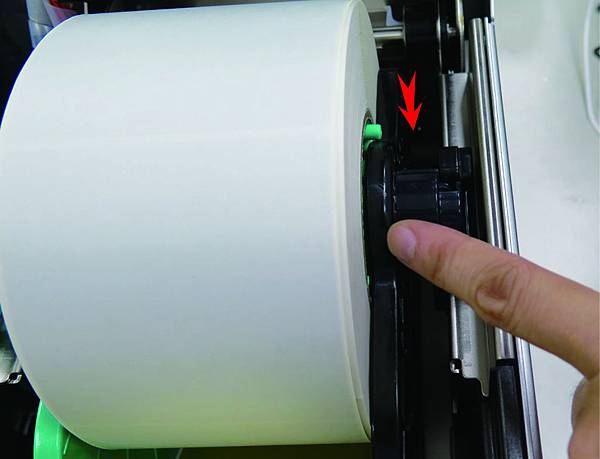

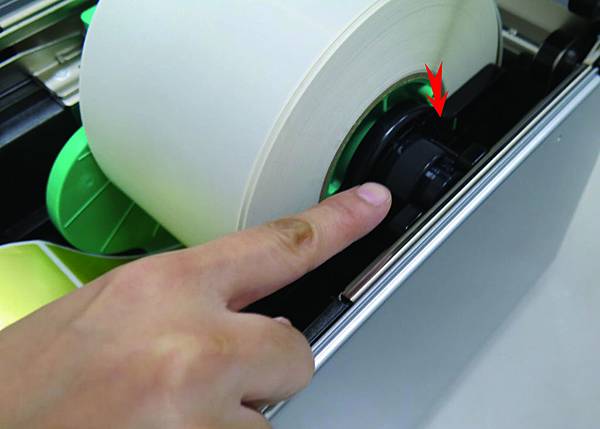

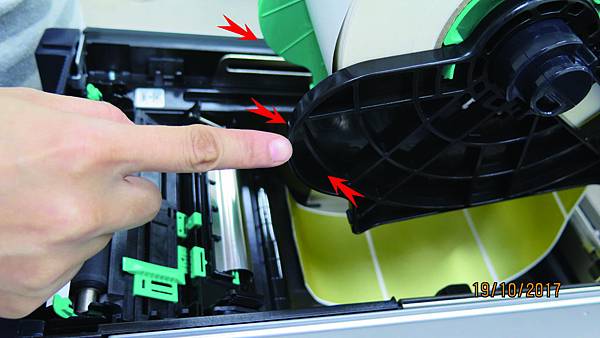

13.紙架放入機器時.請注意紙架有方向性.紙架檔片半圓形狀方向要往機器前端

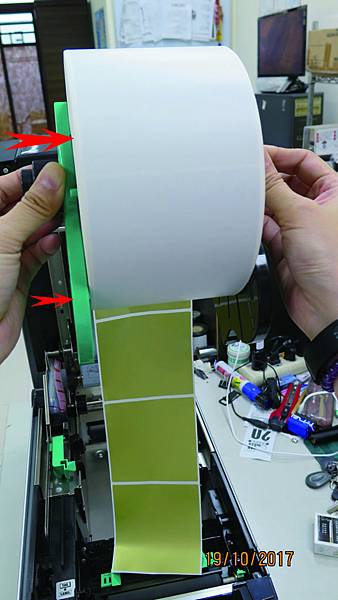

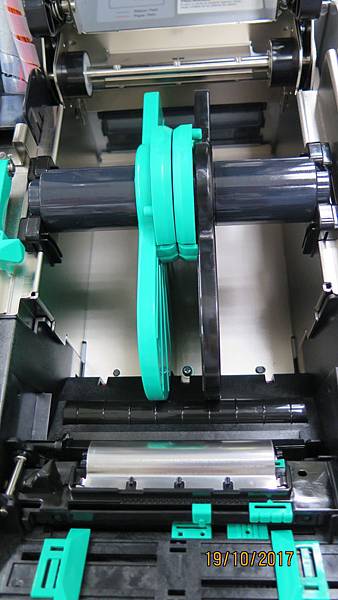

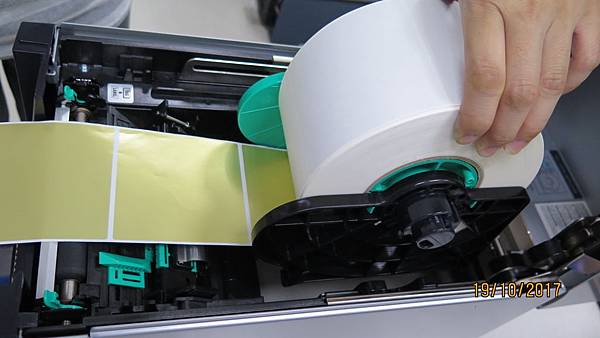

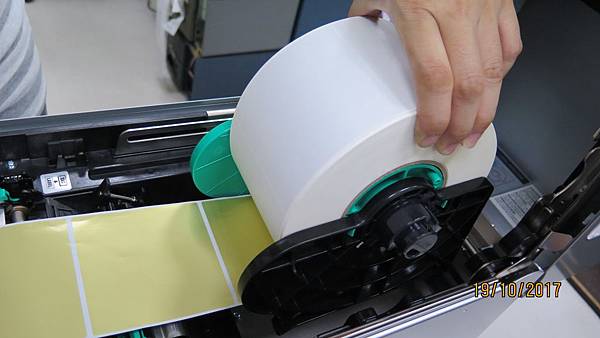

14.將紙架放入機器

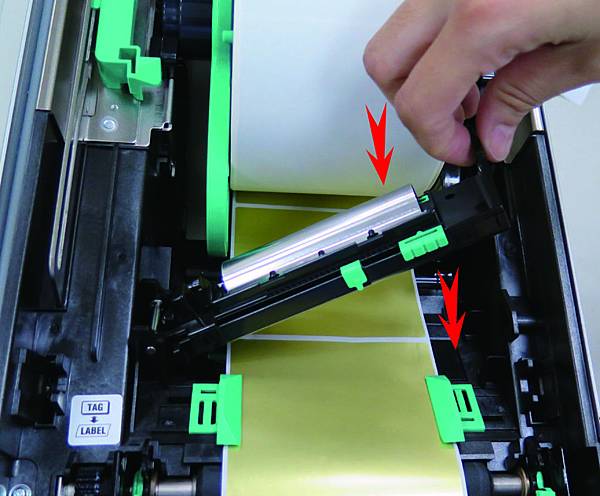

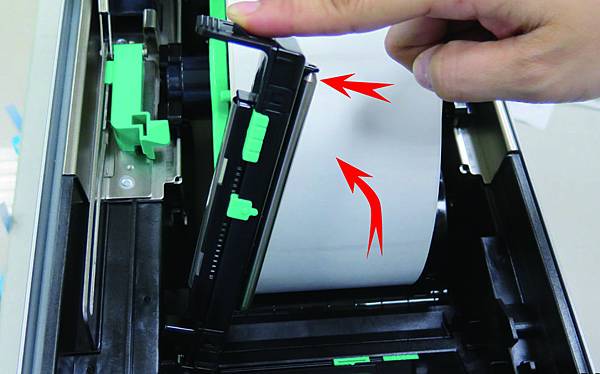

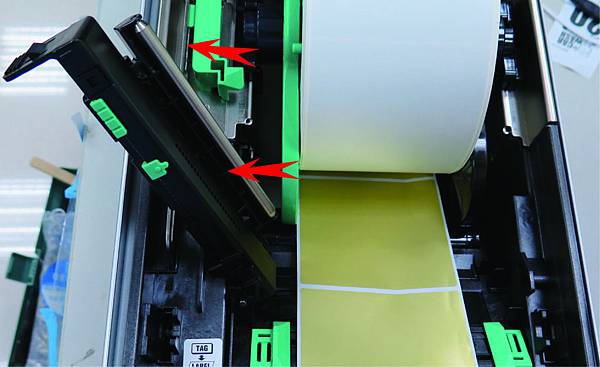

15.紙架放入後.將紙張感應器往上扳

16.再把貼紙穿過紙張感應器

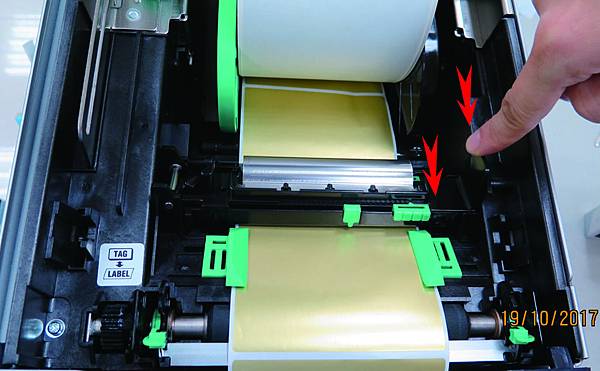

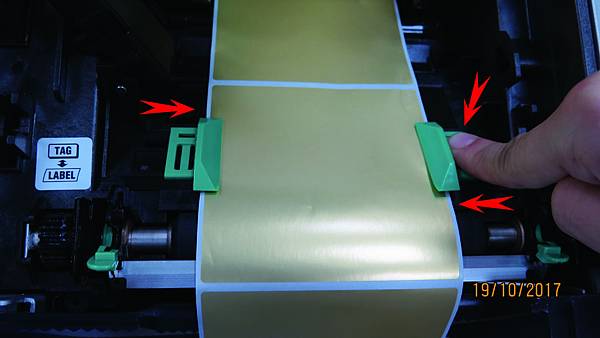

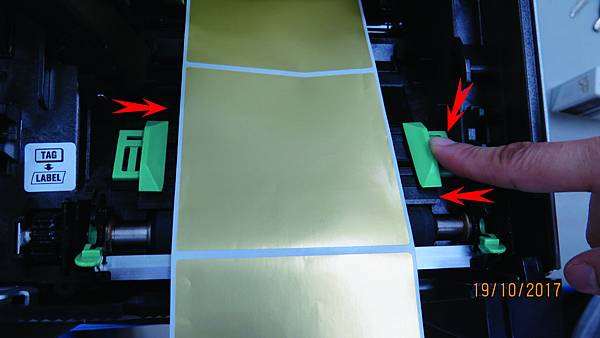

17.再把靠紙器下壓推向貼紙

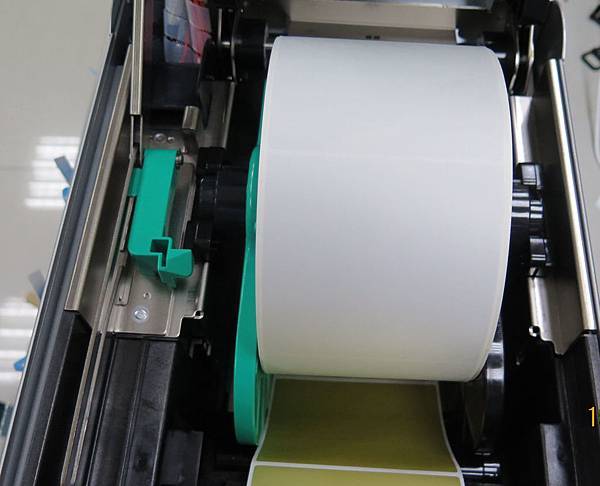

18.靠好貼紙邊緣.貼紙才不會亂跑

19.再把紙張感應器往下關閉

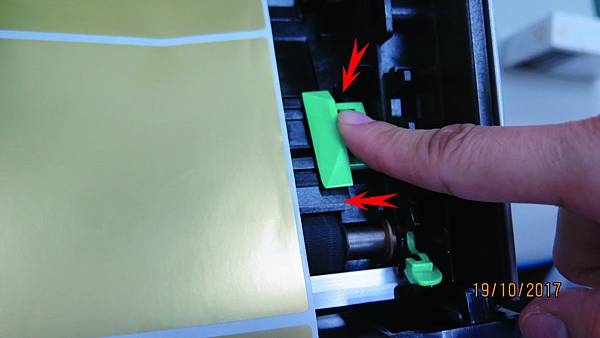

20.注意要卡入.才會固定
