1.缺少 NET Framework組件

請至Microsoft下載NET Framework組件

https://www.microsoft.com/zh-tw/search/result.aspx?q=framework&form=MSHOME

2.安裝BarTander直接中斷

請至Microsoft Updaet

http://www.update.microsoft.com/windowsupdate/v6/thanks.aspx?ln=zh-tw&&thankspage=5

3.其他程序中斷

https://kknews.cc/tech/lpgjye.html

進入頁面設定

設定紙張

設定版面配置

1.確認上下邊距是否為0

2.確認標籤機驅動參數是否正確

1.發現出現以下訊息請先按選取印表機



2.會出現以下畫面,請點選名稱(選取印表機)





3.選擇您BarTender專用印表機




4.選擇完正確標籤印表機後檔案後按<屬性>設定機器內部




5.點選<標籤樣式>修改方式.類型.列印後動作三個選項





<方式>請選擇感熱轉印.

<類型>請選擇

普通貼紙請選擇間隔式標籤或傳遞

透明貼紙請選擇標記式標籤或反射.

<間隔高度>請選擇3mm

<列印後動作>選擇撕開





6.選項裡面可以調整速度及溫度(明暗度)





7.如出現版本不一樣請先開啟試用功能





8.請把啟用試用功能打勾





9.然後選擇正確的標籤機





10.點屬性進去標籤樣式調整


<方式>請選擇感熱轉印.

<類型>請選擇

普通貼紙請選擇間隔式標籤或傳遞

透明貼紙請選擇標記式標籤或反射.

<間隔高度>請選擇3mm

<列印後動作>選擇撕開





11.選項裡面可以調整速度及溫度(明暗度)






12.設定完畢後再去按說明->試用功能





13.把試用功能關閉

以標籤機EV4T-TS的連接孔做示範介紹



電腦主機版連接孔介紹



機器端LPT1、PRINTER PORT、電腦印表機連接埠放大圖



機器端COM1、RS232 9PIN、連接埠放大圖



機器端USB 2.0、連接埠放大圖




機器端LAN網路線、連接埠放大圖



LPT1、PRINTER PORT、電腦印表機連接線放大圖








LAN網路線放大圖







COM1、RS232 9PIN連接線放大圖





USB 2.0連接線放大圖





電源線放大圖



電源供應器和電源線放大圖

在做測紙動作之前,請先檢查紙張或碳帶是否有正確裝好

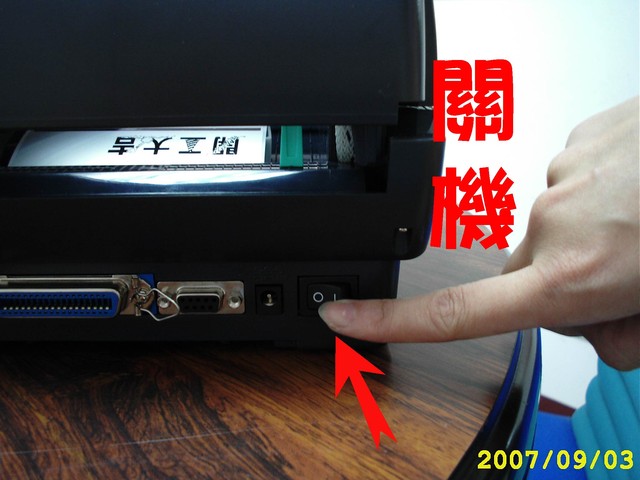

1.請先把機器電源關閉~~~~

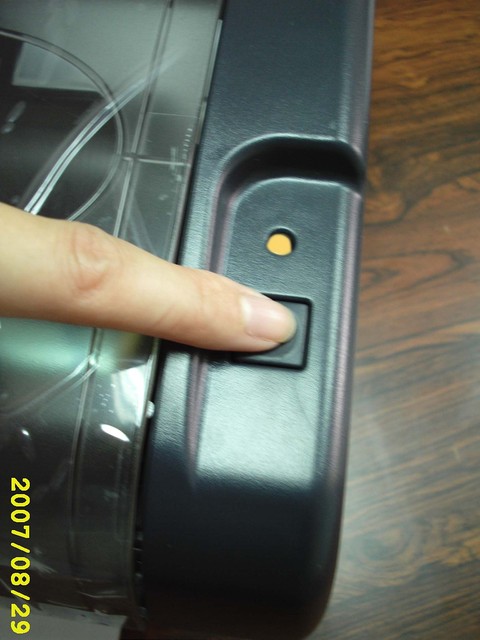

2.手按住右下方型按鈕不放!

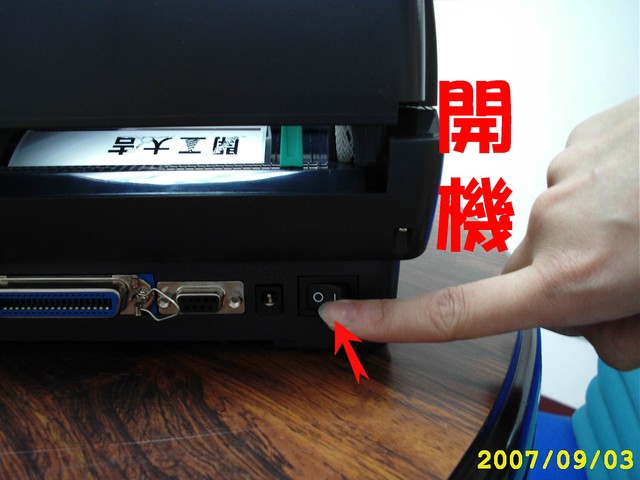

3.再把電源打開!!記住按鈕的手千萬別放開!

4.注意此刻開始閃燈,橘燈5次,紅燈5次,綠燈5次

5.請在紅燈5次的步驟中把手放開!!

6.紙張會跑出來!此為自動紙張偵測!!

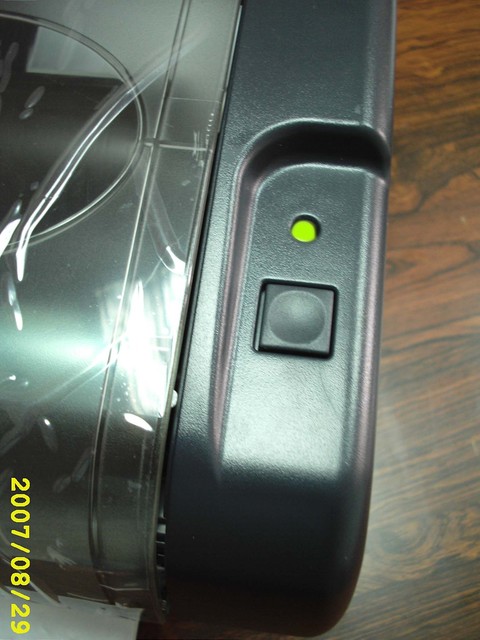

7.等紙張跑完如亮綠燈!代表一切正常!如印出來還是有問題請重複做一次!

若還是無法解決請作初始化(在綠燈閃5次步驟中放手,機器直接亮綠燈,重新開機!)
